Kabelaufbauschacht Gr. X

Kabelaufbauschacht Gr. X aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, Bemessung für SW/2 nach RiLi 804, gem. EBA-Typzulassung Nr. 21.52 lbzb (017/06)

lichte Länge 2500 mm
lichte Breite 2000 mm
lichte Tiefe 900 mm
Kabelaufbauschacht Gr. 10

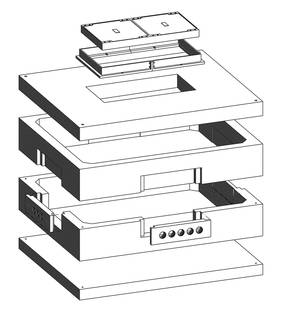

Kabelaufbauschacht Gr. X bestehend aus:

1 Stück Bodenplatte mit Sickerloch
2 Stück Einführungsrahmen mit vier Sollbruchstellen, h = 450 mm
1 Stück Deckenplatte mit Einstiegsöffnung 140/70 cm

Ergänzungsteile:

Zwischenrahmen, h = 225 mm (für Höhenausgleich)
Zwischenrahmen, h = 450 mm (für Höhenausgleich)
Zwischenrahmen, h = 700 mm (für Höhenausgleich)
Deckenplatte mit Einstiegsöffnung 140/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. A15
Deckenplatte mit Einstiegsöffnung 140/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. B125
Deckenplatte mit Einstiegsöffnung 140/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. D400
Steigeisen mit Befestigungsmaterial nach DIN 1212 für bauseitigen Einbau
Kabeleinführungselement 91/25/9 cm aus Stahlbeton mit ... Muffen DN ...
Kabeleinführungselement 91/50/9 cm aus Stahlbeton mit ... Muffen DN ...
Schmutzschale PVC
Aushebestange für Schmutzschale
