Anhebungsbausatz 30° für Kabelkanal mit innenliegenden Deckeln
Anhebungsbausatz 30° für Kabelkanal Gr. ... mit innenliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß BZA-Zeichnung S 4201.05.2 und S 4201.06.2
| lichte Länge | ... | mm |
| lichte Breite | ... | mm |
| lichte Tiefe | ... | mm |
 |
Abmessungen - Bausatz in mm:
| Gr.I | Gr.II | Gr.III | Gr.IIIa | Gr.IV | |
| lichte Länge Trog | 500/425 | 500/425 | 500/395 | 500/425 | 500/420 |
| lichte Breite Trog | 100 | 240 | 240 | 355 | 540 |
| lichte Höhe Trog | 160 | 155 | 260 | 155 | 160 |
| lichte Länge Deckel | 410 | 410 | 380 | 410 | 410 |

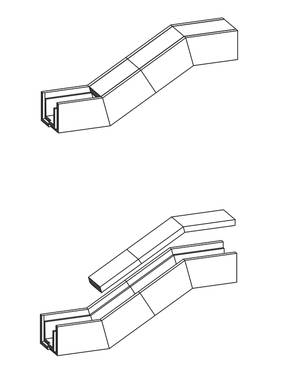

Anhebungsbausatz 30° für Kabelkanal Gr. ... bestehend aus:
| 2 Stück | Kabeltrogteilstück mit Schrägschnitt 15° |
| 2 Stück | Deckel mit Schrägschnitt 15° |
Die abgeschrägten Stoßflächen der Trogteile haben keine Muffe-/Falzverbindung. Sie werden stumpf aneinander gestellt. Zur Herstellung eines vollständigen Höhenversatzes der Kabelkanaltrasse wird ein Anhebungs- und ein Absenkungsbausatz benötigt.
