Kleinabzweigkasten Typ 1, Ausführung 1

Kleinabzweigkasten Typ 1, Ausführung 1 aus Stahlbetonfertigteilen, Unterbau LM1 nach DIN-Fachbericht 101, Beton C 35/45 nach EN 206-1

lichte Länge 350 mm
lichte Breite 350 mm
lichte Tiefe 730 mm
Kleinabzweigkasten Typ1, Ausführung 1

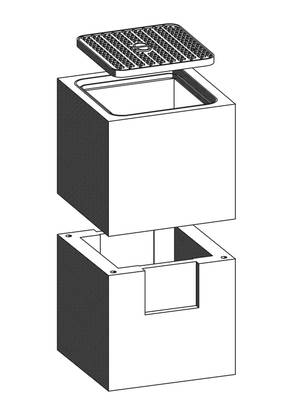

Kleinabzweigkasten Typ1, Ausführung 1 bestehend aus:

1 Stück Unterteil einteilig
1 Stück Oberteil mit Deckelrahmen Kl. B125
1 Stück Deckel Kl. B125 nach EN 124 ohne Entlüftung
1 Satz Rundeisen

Ergänzungsteile:

Deckel Kl. D400 nach EN 124 ohne Entlüftung
Deckelrahmen kl. D400 nach EN 124
Oberteil mit Aussparung für BZA-Tröge, mit Deckelrahmen Kl. B125
Oberteil mit zwei Aussparungen für BZA-Tröge, mit Deckelrahmen Kl. B125
Bodeneinführungselement mit vier Durchführungen DN 110
Zwischenrahmen, h = 15 cm (für Höhenausgleich)
Zwischenrahmen, h = 42 cm (für Höhenausgleich)
