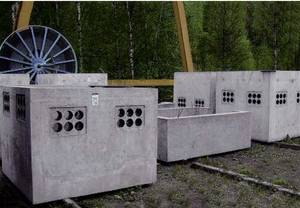

Kompaktschacht bbL

Kompaktschacht aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, wasserundurchlässiger Beton C 35/45 nach EN 206-1, druckwasserhaltend bis Unterkante Deckenfuge

lichte Länge ... cm
lichte Breite ... cm
lichte Tiefe ... cm

Auswahl für lichte Länge, Breite, Tiefe:

Lichte Breite in cm 100 110 120 130 140 150 160 170 180 190 200
Lichte Länge in cm 100 110 120 130 140 150 160 170 180 190 200

Die Lichte Tiefe ist bis 210 cm frei wählbar. Über 210 cm wird zusätzlich zum Schachtkörper ein Schachtrahmen oder ein Schachtkörperoberteil benötigt.

Die lichten Längen und Breiten sind frei kombinierbar.

Kompaktschacht bestehend aus:

1 Stück Schachtunterteil rechteckig einteilig mit ... (Beschreibung des Ausbaustatus des Schachtkörpers nach Ihren Wünschen bzw. Angabe von Durchführungen, Einbinderingen, Aussparungen, usw.)
1 Stück Schachtdecke einteilig mit Einstiegsöffnung ... x ... cm

Ergänzungsteile:

Schachtrahmen rechteckig einteilig mit ... (Beschreibung des Ausbaustatus des Schachtrahmens nach Ihren Wünschen bzw. Angabe von Durchführungen, Einbinderingen, Aussparungen, usw.)
Auftriebsicherung (bei Einbau im Grundwasser)
Stoßfugen mit Elastomere und Verschraubung herstellen (für druckwasserhaltenden Schachtaufbau bis Oberkante Deckenfuge)
