Abzweigkasten 83

Abzweigkasten 83 aus Stahlbetonfertigteilen, Unterbau LM1 nach DIN-Fachbericht 101, Beton C 35/45 nach EN 206-1

lichte Länge 800 mm
lichte Breite 400 mm
lichte Tiefe 640 mm
Abzweigkasten 83
Abzweigkasten 83

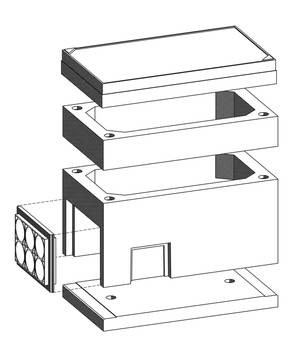

Abzweigkasten 83 bestehend aus:

1 Stück Bodenplatte einteilig
1 Stück Kastenrahmen, h = 420 mm
1 Stück Zwischenrahmen, h = 150 mm
1 Stück Deckelrahmen Belastungsklasse B125 nach EN 124
1 Stück Deckel Kl. B125 nach EN 124 mit Entlüftung

Ergänzungsteile:

Schachtkörper monolithisch mit 8 PVC-Muffen DN 100 stirnseitig einbetoniert
Zwischenrahmen, h = 75 mm (für Höhenausgleich)
Zwischenrahmen, h = 150 mm (für Höhenausgleich)
Deckel Kl. B125 nach EN 124 ohne Entlüftung
Deckel Kl. B125 nach EN 124 ohne Entlüftung, auspflasterbar
Deckelrahmen Belastungsklasse D400 nach EN 124
Deckel Kl. D400 nach EN 124 mit Entlüftung
Deckel Kl. D400 nach EN 124 ohne Entlüftung
Deckel Kl. D400 nach EN 124 ohne Entlüftung, auspflasterbar
Kabelkanaleinführungsplatten aus Kunststoff Typ Ib, teilbar für Stirnwände 6 x DN 100, (Satz = 2 Stück)
Schmutzschale PVC
Aushebestangen für Schmutzschale (Satz = 2 Stück)
