Lichtsignalfundament

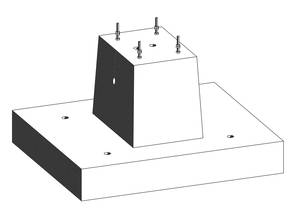

Lichtsignalfundament aus Stahlbetonfertigteilen, in Anlehnung an BZA-Zeichnung S 8240.14.2, Beton C 30/37 nach EN 206-1, XC4, XF1, mit 4 einbetonierten Gewindestangen M24 Stahl verzinkt, durch Flacheisen verbunden, mit 12 Muttern M24 und 8 U-Scheiben M24, mit zwei einbetonierten Rohrbögen DN 50, zur Direktmontage des Lichtsignals
Abmessungen Aufsatz:
| Länge | 60 | cm |
| Breite | 60 | cm |
| Höhe | 90 | cm |
 |
Die Fertigteilfundamente werden eingesetzt, um kurze Bauzeiten realisieren zu können. Sie sind geeignet für Masten mit oder ohne Ausleger und für Signale mit einer oberen Lichtpunkthöhe von bis zu 7,50 m.
Die Auslegerlänge darf maximal 1,00 m betragen. Für größere Masten und Signale wird das Fundament entsprechend größer dimensioniert.
Das Fundament ist auf einer verdichteten, frostsicheren Schicht aus nichtbindigem Material aufzustellen.
| Gesamthöhe | 130 | cm |
| Fußlänge | 165 | cm |
| Fußbreite | 165 | cm |
| Fußhöhe | 40 | cm |
