Einfassungsrahmen

Einfassungsrahmen für Fernsprechkasten und Signalstandplätze

Einfassungsrahmen Größe … aus Stahlbetonfertigteilen, Beton C 35/45 nach EN 206-1, XC4, XF1, Ausführung als U-förmiger Rahmen mit oberer und unterer Nut-/Falzverbindung

Länge	...	mm
Breite	...	mm
Höhe	...	mm

Einfassungsrahmen

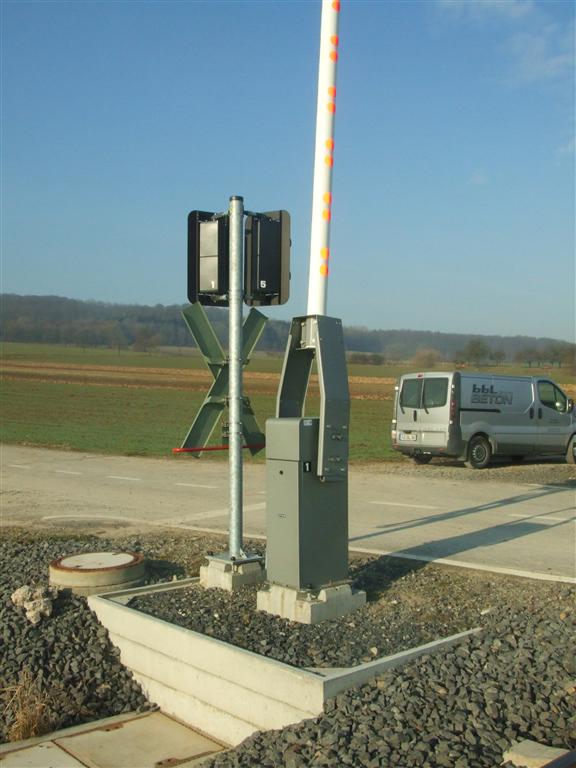

Die Einfassungen für Standplätze sind für Signale aller Art, für Fernsprechanlagen, für Kabelverteilerschränke, für Weichenantriebe, für Bahnsicherungsanlagen und andere technische Aufbauten verwendbar.

Die Einfassungen sind in verschiedenen Größen lieferbar. Durch das stark ausgeprägte Nut-/Federsystem ist eine gute Verankerung der Teile untereinander gewährleistet.

Ergänzungsteile

Größe in mm	Länge in mm	Breite in mm	Höhe in mm
I	2500	1800	400
II	2500	1500	400
III	2500	1200	400
IV	2500	1000	400
V	1800	1800	400
Va	1800	1800	200
VI	1800	1500	400
VIa	1800	1500	200
VII	1800	1200	400
VIIa	1800	1200	200
VIII	1800	1000	400
VIIIa	1800	1000	200
IX	1500	1500	400
IXa	1500	1500	200
X	1500	1200	400
Xa	1500	1200	200
XI	1500	1000	400
XIa	1500	1000	200
XII	1200	1200	400
XIIa	1200	1200	200
XIII	1200	1000	400
XIIIa	1200	1000	200
XIV	1000	1000	400
XIVa	1000	1000	200
