Ausführung I

Muffenbausatz Ausführung I

Muffenbausatz Ausführung I aus Betonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß BZA-Zeichnung S 4201.01.5

Bausatzlänge	5000	mm
lichte Breite	370/400	mm
lichte Höhe	320	mm

Muffenbausatz Ausführung 1

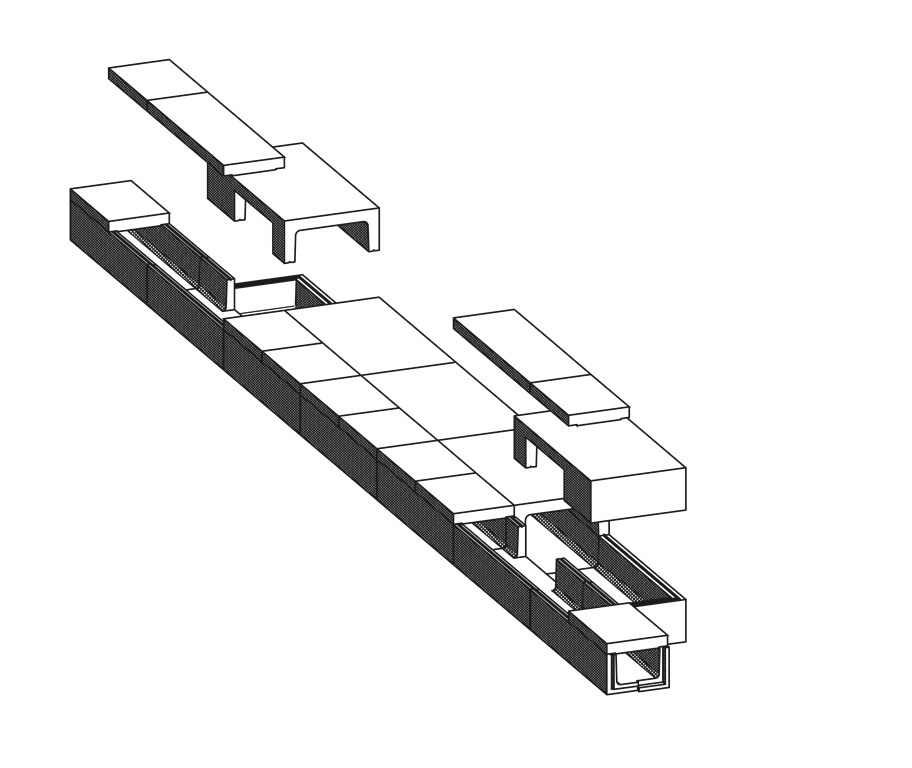

Muffenbausatz Ausführung I bestehend aus:

6 Stück	Kabeltrog gem. BZA-Zeichnung S 4201.01.5
2 Stück	Kabeltrog gem. BZA-Zeichnung S 4201.01.5 mit einer Stirnwand
2 Stück	Kabeltrog gem. BZA-Zeichnung S 4201.01.5 mit einer Stirnwand und einer seitlichen Wandaussparung 500 mm lang

Der Muffenbausatz dient zum Schutz für Kabel- und Kondensatormuffen. Er ist zum Einbau in vorhandene Kabelkanaltrassen vorgesehen. Dazu sind in der Kabelkanaltrasse an zwei Stellen Wandaussparungen von 500 mm Länge herzustellen. Je nach Muffengröße oder Belegung kann zwischen unterschiedlichen Bausatzhöhen gewählt werden.
