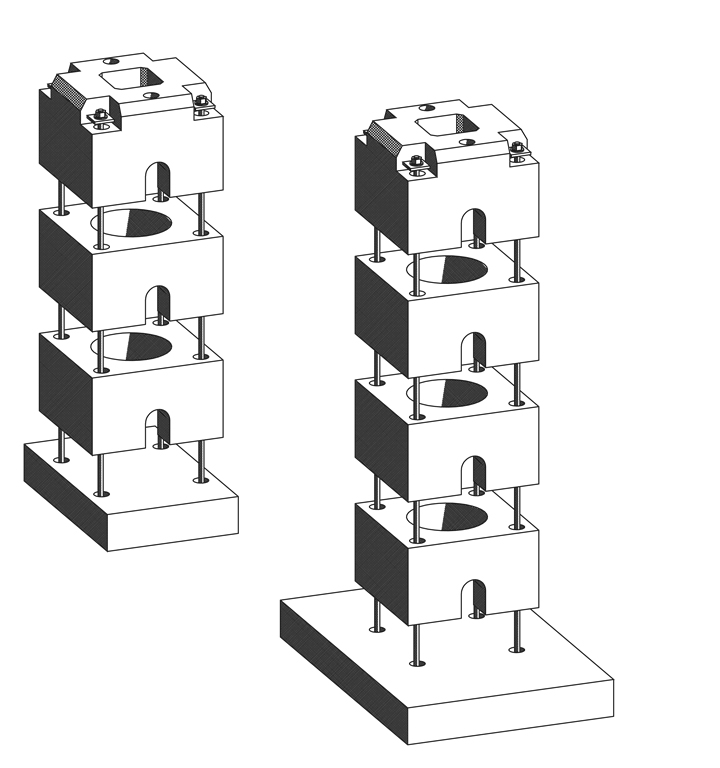

Betonfuß große Bauform

Betonfuß große Bauform aus Betonfertigteilen, nach BZA-Zeichnung S 8240.12.7, S 8240.12.7 und S 8240.1.3, Beton C 30/37 nach EN 206-1, XC4, XF1

Bausatzhöhe	...	cm
Länge	...	cm
Breite	...	cm

Ergänzungsteile:

1 Stück	Unterteil klein mit Flacheiseneinlage 85 x 54 x 15 cm
1 Stück	Zwischenstück 54 x 54 x 30 cm
1 Stück	Oberteil 54 x 54 x 43 cm
1 Satz	Armaturen Stahl verzinkt M24 x 925 mm

Betonfüße große Bauform werden als Fundamente für Lichtsignalanlagen, Schilder, Hinweistafeln, Schrankenantriebe, Schalthäuschen und viele andere Anwendungszwecke verwendet. Durch die variable Zusammenstellung der Bausatzteile können die verschiedenen Einbindetiefen zur Lastabtragung realisiert werden. Zur Verspannung der Bauteile untereinander sind vorkonfektionierte Armaturen in Materialqualität Stahl schwarz oder Stahl verzinkt erhältlich. Wobei für den Einsatzzweck im Außenbereich ausschließlich verzinktes Material vorzuziehen ist.

Ergänzungsteile:

Unterteil klein mit Flacheiseneinlage 85 x 54 x 15 cm

Unterteil groß mit Flacheiseneinlage 130 x 85 x 15 cm

Zwischenstück 54x 54 x 30 cm

Oberteil 54 x 54 x 45 cm

Armaturen Stahl verzinkt M24 x 925 mm

Armaturen Stahl verzinkt M24 x 1235 mm

Armaturen Stahl verzinkt M24 x 1630 mm

Armaturen Stahl verzinkt M24 x 1930 mm

Armaturen Stahl verzinkt M24 x 2250 mm

Armaturen Stahl verzinkt M24 x 2530 mm
