Bedienung der Schachtabdeckungen

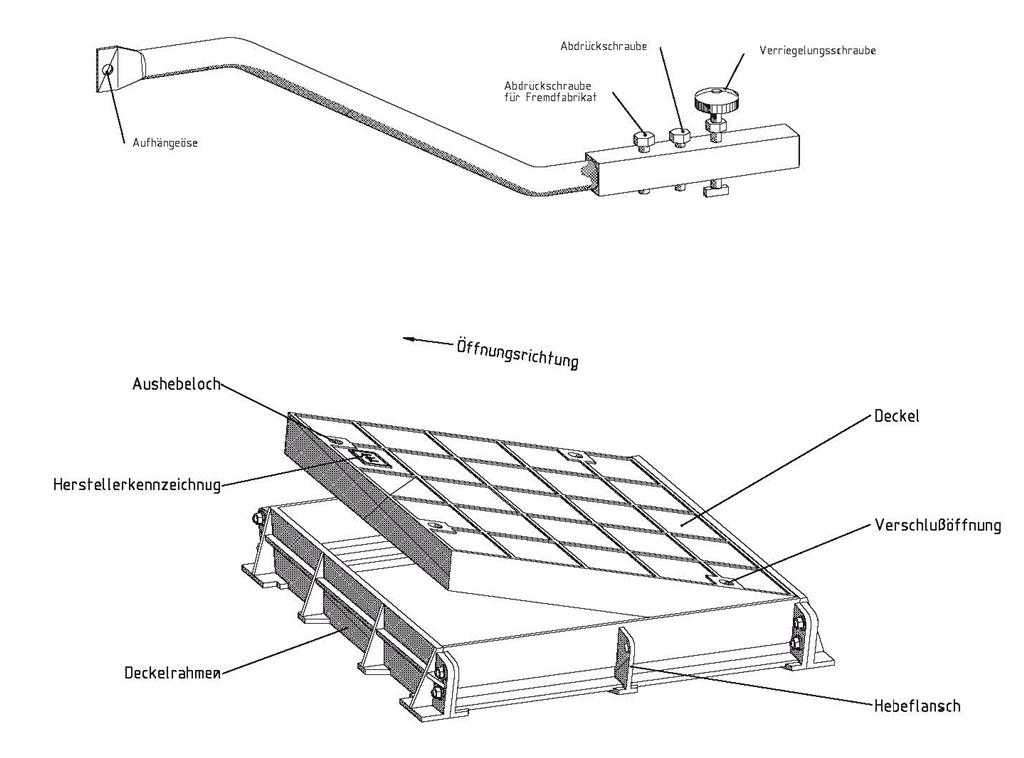

Die Schachtabdeckungen können, wegen der konischen, mechanisch bearbeiteten Auflageflächen nur in eine Richtung und nur mit speziellen Aushebestangen ausgehoben werden. Dadurch wird zusätzlich eine Sicherung gegen unbefugte Nutzung erreicht.

Öffnen der Schachtabdeckung

1.	Zum Öffnen und Ausheben der Deckel unsere Aushebestangen verwenden! Immer zwei Aushebestangen verwenden, um ein Verkanten zu vermeiden.
2.	Die beiden Aushebeöffnungen befinden sich generell an der Deckelseite, wo sich die Herstellerkennzeichnung befindet.
3.	Die Kunststoffschutzkappen von Aushebeöffnungen und Verschlußöffnungen mit einem Schraubenzieher vorsichtig aushebeln.
4.	Verschraubung lösen, falls vorhanden. Die zwei Verschraubungen befinden sich an den Deckelseite, wo sich keine Herstellerkennzeichnung befindet.
5.	Die Aushebestangen in die Aushebeöffnungen einführen.
6.	Verriegelungsschraube um eine Vierteldrehung verstellen, damit der Schlüsselsitz fixiert werden kann.
7.	Verriegelungsschraube mit Kontermutter anziehen, bis die Aushebestange fest sitzt.
8.	Die Abdrückschrauben an beiden Aushebestangen abwechselnd anziehen, bis sich der Deckel leicht aus dem Deckelrahmen löst. Achtung! Aushebestange muß so sitzen, daß die Abdrückschraube auf den Gußrand des Deckelrahmens drückt.
9.	Durch Anheben der Aushebestangen wird der Deckel geöffnet. Er kann entlang der Auflagefläche mit wenig Kraftaufwand herausgezogen werden.
10.	Weitere Deckel bei Reihenabdeckungen lassen sich in gleicher Weise leicht herausziehen und ausheben.
11.	Deckel so lagern, daß sie staub- und schmutzfrei bleiben.

Schließen der Schachtabdeckung

1.	Maschinell bearbeitete Auflagerflächen von Deckel und Deckelrahmen reinigen und einfetten. Zum Einfetten sollte Graphitfett FUCHS Renolit CA-FG 50 oder Hausmarke LZR 2 verwendet werden, um die Dichtwirkung zu erzielen.
2.	Die Abdrückschrauben der Aushebestangen wieder bündig eindrehen, so daß sie nicht mehr herausragen.
3.	Deckel in gleicher Reihenfolge und Richtung in den Schachtabdeckungsrahmen einlegen, wie sie herausgenommen wurden! Markierungen an Deckel und Deckelrahmen müssen übereinstimmen.
4.	Korrekten Sitz der Deckel im Deckelrahmen kontrollieren. Eventuell überschüssiges Graphitfett mit einem Lappen entfernen.
5.	Verschraubungen, falls vorhanden wieder eindrehen.
6.	Kunststoffverschlußkappen zum Schutz vor Verschmutzung in Verschraubungsöffnungen und in Aushebeöffnungen eindrücken.
