M-KAB Kabelkanal a.D.

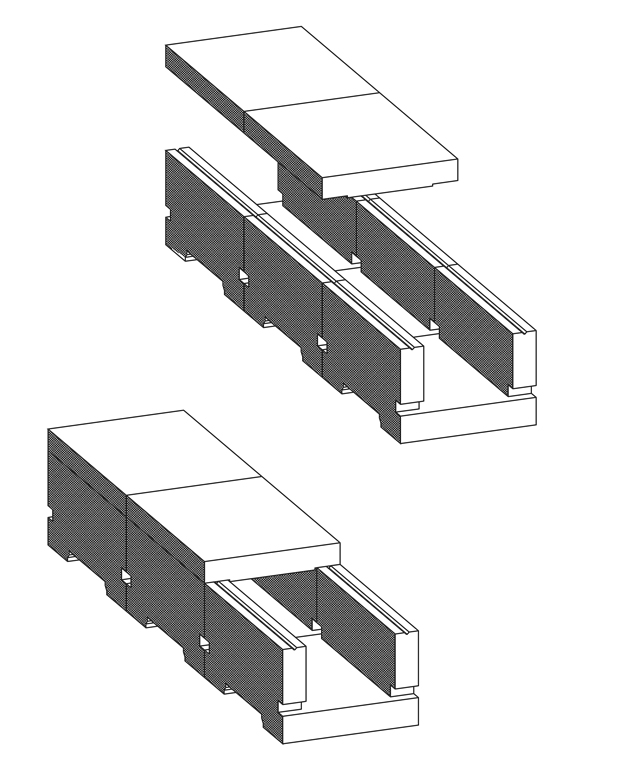

M-KAB Kabelkanal mit aufliegenden Deckeln

M-KAB Kabelkanäle werden als aufgesetzter Kabelkanal auf Brückenbauwerken eingebaut. Durch die Formgebung des Bodens kann Niederschlagswasser unter der Kabelkanaltrasse hindurchfließen und führt nicht zu einem Wasserstau auf dem Brückenbauwerk.

lichte Länge	500	mm
lichte Breite	...	mm
lichte Tiefe	160	mm

M-KAB Kabelkanal

Maßtabelle für die verschiedenen Typen:

	Gr.I	Gr.II
lichte Länge in mm	500	500
lichte Breite in mm	230	380
lichte Höhe in mm	160	160

M-KAB Kabelkanal Gr. ... bestehend aus:

2 Stück	Kabeltrog mit Wandablauföffnungen, Baulänge 500 mm
2 Stück	Deckel, bemessen für 10 kN Belastung, Baulänge 500 mm
2 lfm	Teerstrick, 12 mm als Deckelauflager

M-KAB Kabelkanal Gr. ... mit aufliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß BZA-Zeichnung M-KAB 4.605
