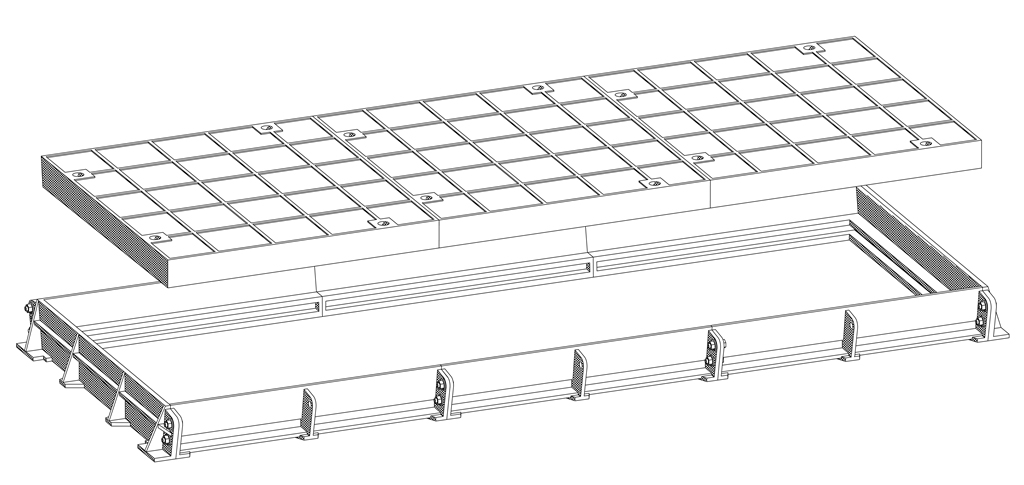

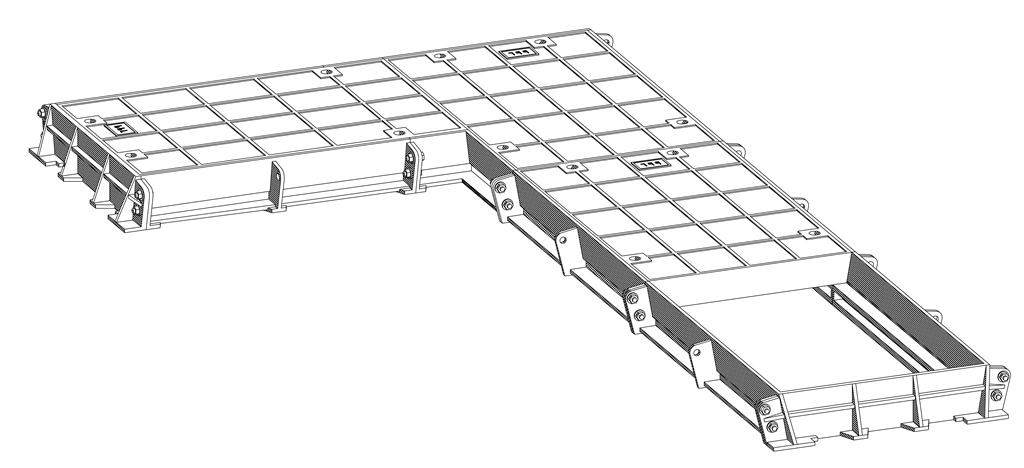

Reihenabdeckungen

Für Reihenabdeckungen mit den lichten Schachtbreiten 1050 mm und 1200 mm fragen Sie bitte unseren technischen Innendienst.

Reihenabdeckungen tagwasserdicht für bauseitige Deckelfüllung

Schachtabdeckung Kl. ..... nach EN 124, tagwasserdicht, für lichte Einstiegsöffnung .......... cm, aus Gußeisen, Auflage- und Seitenflächen mechanisch bearbeitet

Schachtabdeckung Kl. ..... bestehend aus:

1 Stück	Deckelrahmen aus Gußeisen, Auflage- und Seitenflächen mechanisch bearbeitet
... Stück	Deckel aus Gußeisen für bauseitige Deckelfüllung, Auflage- und Seitenflächen mechanisch bearbeitet

Ergänzungsteile:

Deckelverriegelungssatz (1 Satz = 2 Verschlußschraubensätze)

1 Satz Aushebestangen für Deckel

Downloads

Datenblatt

Reihenabdeckungen tagwasserdicht für bauseitige Deckelfüllung

Ausschreibungstext

Reihenabdeckungen tagwasserdicht für bauseitige Deckelfüllung

Reihenabdeckungen tagwasserdicht

Schachtabdeckung Kl. ..... nach EN 124, tagwasserdicht, für lichte Einstiegsöffnung .......... cm, aus Gußeisen, mit Betonfüllung, Beton C 35/45 nach EN 206-1, XF4, Auflage- und Seitenflächen mechanisch bearbeitet

Schachtabdeckung Kl. ..... bestehend aus:

1 Stück	Deckelrahmen aus Gußeisen, Auflage- und Seitenflächen mechanisch bearbeitet
... Stück	Deckel aus Gußeisen mit Betonfüllung, Auflage- und Seitenflächen mechanisch bearbeitet

Ergänzungsteile:

Deckelverriegelungssatz (1 Satz = 2 Verschlußschraubensätze)

1 Satz Aushebestangen für Deckel

Downloads

Datenblatt

Reihenabdeckungen tagwasserdicht

Ausschreibungstext

Reihenabdeckungen tagwasserdicht

Klasse B125

lichte Maße der Schachtabdeckung: Schachtbreite (b) x Schachtlänge (l)

b in mm	l in mm	l in mm	l in mm	l in mm	l in mm	l in mm	Anzahl Deckel	Außenmaße
450	1300	1450	1600	1750	1900		2	l+170 x 690 x 76
600	1300	1450	1600				2	l+170 x 840 x 76
750	1300	1450	1600	1750	1900		2	l+170 x 990 x 76
900	1300	1450	1600	1750	1900		2	l+240 x 1140 x 76
1050	1300	1450	1600				2	l+240 x 1290 x 76
1200	1300	1450	1600				2	l+250 x 1480 x 140
450	2000	2150	2300	2450			3	l+170 x 690 x 76
600	2000	2150	2300	2450	2600		3	l+170 x 840 x 76
750	2000	2150	2300	2450	2600		3	l+170 x 990 x 76
900	2000	2150	2300	2450	2600		3	l+240 x 1140 x 76
1050	2000	2150	2300	2450			3	l+240 x 1290 x 76
1200	2000	2150	2300	2450			3	l+250 x 1480 x 140
450	2700	2850	3000	3150	3300		4	l+170 x 690 x 76
600	2700	2850	3000	3150	3300		4	l+170 x 840 x 76
750	2700	2850	3000	3150	3300		4	l+170 x 990 x 76
900	2700	2850	3000	3150	3300		4	l+240 x 1140 x 76
1050	2700	2850	3000	3150	3300		4	l+240 x 1290 x 76
1200	2700	2850	3000	3150	3300		4	l+250 x 1480 x 140
450	3400	3550	3700	3850	4000	4150	5	l+170 x 690 x 76
600	3400	3550	3700	3850	4000	4150	5	l+170 x 840 x 76
750	3400	3550	3700	3850	4000	4150	5	l+170 x 990 x 76
900	3400	3550	3700	3850	4000	4150	5	l+240 x 1140 x 76
1050	3400	3550	3700	3850	4000	4150	5	l+240 x 1290 x 76
1200	3400	3550	3700	3850	4000	4150	5	l+250 x 1480 x 140

Klasse D400

lichte Maße der Schachtabdeckung: Schachtbreite (b) x Schachtlänge (l)

b in mm	l in mm	l in mm	l in mm	l in mm	l in mm	l in mm	Anzahl Deckel	Außenmaße
450	1300	1450	1600				2	l+250 x 740 x 140
600	1300	1450	1600	1750	1900		2	l+250 x 890 x 140
750	1300	1450	1600	1750	1900		2	l+250 x 1040 x 140
900	1300	1450	1600	1750	1900		2	l+250 x 1190 x 140
1050	1300	1450	1600				2	l+250 x 1340 x 140
1200	1300	1450	1600				2	l+250 x 1490 x 140
450	2000	2150	2300	2450			3	l+250 x 740 x 140
600	2000	2150	2300	2450	2600		3	l+250 x 890 x 140
750	2000	2150	2300	2450	2600		3	l+250 x 1040 x 140
900	2000	2150	2300	2450	2600		3	l+250 x 1190 x 140
1050	2000	2150	2300	2450			3	l+250 x 1340 x 140
1200	2000	2150	2300	2450			3	l+250 x 1490 x 140
450	2700	2850	3000	3150	3300		4	l+250 x 740 x 140
600	2700	2850	3000	3150	3300		4	l+250 x 890 x 140
750	2700	2850	3000	3150	3300		4	l+250 x 1040 x 140
900	2700	2850	3000	3150	3300		4	l+250 x 1190 x 140
1050	2700	2850	3000	3150	3300		4	l+250 x 1340 x 140
1200	2700	2850	3000	3150	3300		4	l+250 x 1490 x 140
450	3400	3550	3700	3850	4000	4150	5	l+250 x 740 x 140
600	3400	3550	3700	3850	4000	4150	5	l+250 x 890 x 140
750	3400	3550	3700	3850	4000	4150	5	l+250 x 1040 x 140
900	3400	3550	3700	3850	4000	4150	5	l+250 x 1190 x 140
1050	3400	3550	3700	3850	4000	4150	5	l+250 x 1340 x 140
1200	3400	3550	3700	3850	4000	4150	5	l+250 x 1490 x 140

Klasse F900

lichte Maße der Schachtabdeckung: Schachtbreite (b) x Schachtlänge (l)

b in mm	l in mm	l in mm	l in mm	l in mm	l in mm	l in mm	Anzahl Deckel	Außenmaße
450	1300	1450	1600				2	l+250 x 740 x 140
600	1300	1450	1600	1750	1900		2	l+250 x 890 x 140
750	1300	1450	1600	1750	1900		2	l+250 x 1040 x 140
900	1300	1450	1600	1750	1900		2	l+250 x 1190 x 140
450	2000	2150	2300	2450			3	l+250 x 740 x 140
600	2000	2150	2300	2450	2600		3	l+250 x 890 x 140
750	2000	2150	2300	2450	2600		3	l+250 x 1040 x 140
900	2000	2150	2300	2450	2600		3	l+250 x 1190 x 140
450	2700	2850	3000	3150	3300		4	l+250 x 740 x 140
600	2700	2850	3000	3150	3300		4	l+250 x 890 x 140
750	2700	2850	3000	3150	3300		4	l+250 x 1040 x 140
900	2700	2850	3000	3150	3300		4	l+250 x 1190 x 140
450	3400	3550	3700	3850	4000	4150	5	l+250 x 740 x 140
600	3400	3550	3700	3850	4000	4150	5	l+250 x 890 x 140
750	3400	3550	3700	3850	4000	4150	5	l+250 x 1040 x 140
900	3400	3550	3700	3850	4000	4150	5	l+250 x 1190 x 140

Klasse F900 in Vollguß

lichte Maße der Schachtabdeckung: Schachtlänge (l) x Schachtbreite (b)

l x b (in mm)	Anzahl Deckel	Außenmaße
1300 x 600	2	l+150 x 890 x 140
1500 x 700	2	l+150 x 990 x 140
1900 x 750	2	l+150 x 1040 x 140
1900 x 900	2	l+150 x 1190 x 140
2000 x 600	3	l+150 x 890 x 140
2300 x 700	3	l+150 x 990 x 140
2900 x 750	3	l+150 x 1040 x 140
2900 x 900	3	l+150 x 1190 x 140
2700 x 600	4	l+150 x 890 x 140
3100 x 700	4	l+150 x 990 x 140
3900 x 750	4	l+150 x 1040 x 140
3900 x 900	4	l+150 x 1190 x 140
3400 x 600	5	l+150 x 890 x 140
3900 x 700	5	l+150 x 990 x 140
4900 x 750	5	l+150 x 1040 x 140
4900 x 900	5	l+150 x 1190 x 140
