M-KAB Anhebungsbausatz

Anhebungsbausatz für M-KAB Kabelkanal Gr. ... mit aufliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß BZA-Zeichnung M-KAB 4.605

lichte Länge	445	mm
lichte Breite	...	mm
lichte Tiefe	160	mm

Anhebungsbausatz

Anhebungsbausatz für M-KAB Kabelkanal Gr. ... bestehend aus:

1 Stück	Kabeltrogteilstück mit zwei Schrägschnitten 15, mit zwei einbetonierten Rundeisen ø 12 mm
1 Stück	Deckel mit zwei Schrägschnitten 15 und zwei Aussparungen 20/50 mm
1 lfm	Teerstrick, 12 mm als Deckelauflager

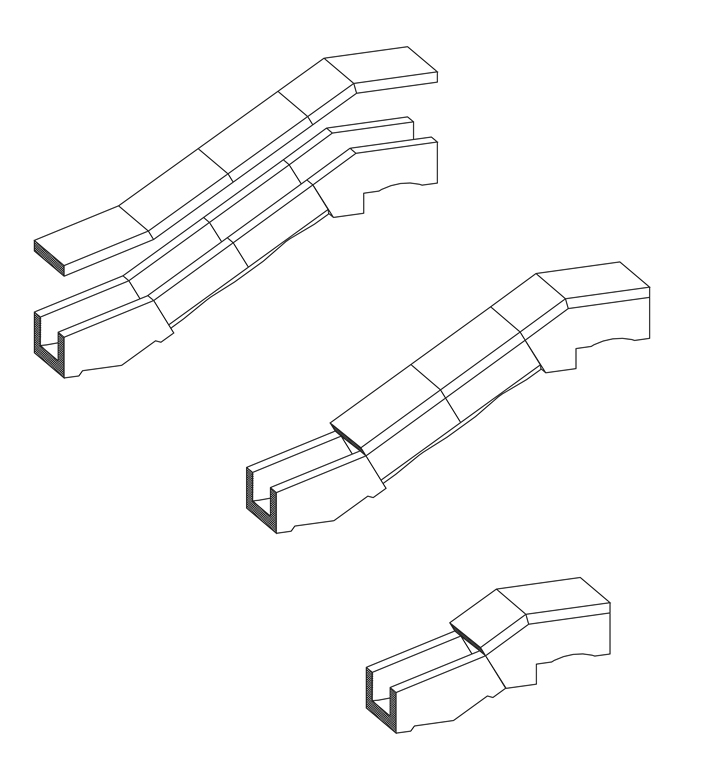

Die abgeschrägten Stoßflächen der Trogteile haben keine Muffe-/Falzverbindung. Sie werden stumpf aneinander gestellt. Zur Herstellung eines vollständigen Höhenversatzes der Kabelkanaltrasse wird ein Anhebungs- und ein Absenkungsbausatz benötigt. Insgesamt ergibt sich damit eine Höhendifferenz von 27 cm. Diese Höhendifferenz kann durch das Einfügen von M-KAB Kabeltrögen vergrößert werden.

Maßtabelle für die verschiedenen Typen:

	Gr.I	Gr.II
lichte Länge Trog in mm	445	445
lichte Breite Trog in mm	230	380
lichte Höhe Trog in mm	160	160
Länge Deckel in mm	445/420	445/420
