LwL-Muffenbausatz

LWL-Muffenbausatz

Muffenbausatz für LWL-Kabel aus Stahlbetonfertigteilen, konstruktiv bewehrt, Deckel bemessen für 5 kN/m2, Beton C 35/45 nach EN 206-1, XC4, XF1

Bausatzlänge	1450	mm
lichte Breite	1200	mm
lichte Höhe	400	mm

LWL-Muffenbausatz

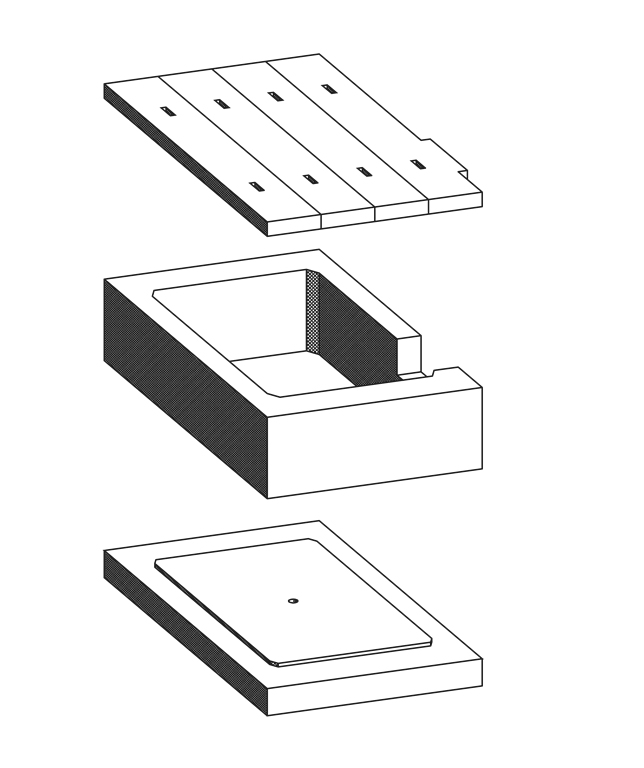

LWL-Muffenbausatz bestehend aus:

1 Stück	Bodenplatte mit Verschiebesicherung und Sickerloch
1 Stück	Rahmen mit Kabeldurchführung 155x400 mm
1 Stück	Randdeckel aufliegend mit Verschiebesicherung und Aushebetüllen
2 Stück	Mitteldeckel aufliegend mit Verschiebesicherung und Aushebetüllen
1 Stück	Randdeckel mit Lasche aufliegend mit Verschiebesicherung und Aushebetüllen

Der Muffenbausatz für LWL-Kabel dient zur Unterbringung von LWL-Muffen mit Mehrlängen. Er ist zum Einbau in vorhandene Kabelkanaltrassen geeignet. Dazu ist in der Kabelkanaltrasse an einer Stelle eine Wandaussparung von 400 mm Länge herzustellen.
