Kabeleinführungselemente aus Stahlbeton

Die Einführungsrahmen unserer Kabelaufbauschächte sind generell mit Sollbruchstellen für die bauseitige Einführung von Kabeln oder Kabelschutzrohren vorgesehen. Damit besteht die Möglichkeit bauseits schnell und kostengünstig Kabel und Kabelschutzrohre in die Kabelaufbauschächte einzuführen. Auch bei bestehenden Anlagen kann später mit wenig Aufwand, ohne statische Risiken, eine zusätzliche Kabeleinführung realisiert werden.

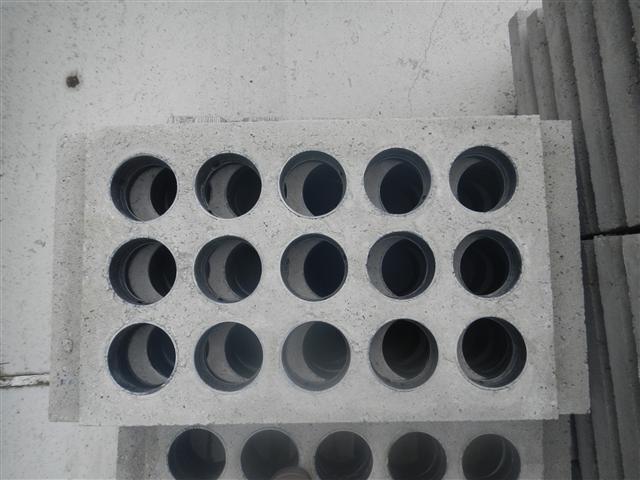

Für eine saubere und sickerwasserdichte Kabeleinführung können in die geöffneten Sollbruchstellen unsere Kabeleinführungselemente aus Stahlbeton eingemörtelt werden. Durch den Einsatz der Kabeleinführungselemente ist eine schnelle und saubere Kabeleinführung gewährleistet. Das lästige, zeitaufwendige Einputzen von Kabelschutzrohren entfällt.

Die Kabeleinführungselemente aus Stahlbeton werden von uns in den Standardabmessungen lagermäßig vorgehalten. Als Muffe setzen wir eine PVC-Muffe DN 110 mit Dreifachlippendichtring ein. Diese Muffe ist für den Anschluß von glattwandigen PVC-Rohren DN 110 ausgelegt. Auf Wunsch können wir auch andere Muffentypen in die Kabeleinführungselemente einbauen.

Größe und max. Anzahl PVC-Muffen DN 100

Schachttyp	Stirnseiten	Anz	Längsseiten	Anz
Gr. II	62/25/9 cm	3	62/25/9 cm	3
Gr. II	62/50/9 cm	9	62/50/9 cm	9
Gr. III	47/25/9 cm	2	62/25/9 cm	3
Gr. III	47/50/9 cm	4	62/50/9 cm	9
Gr. IV	62/25/6 cm	3	91/25/9 cm	5
Gr. IV	62/50/9 cm	9	91/50/9 cm	15
Gr. IVa	62/25/9 cm	3	62/25/9 cm	3
Gr. IVa	62/50/9 cm	9	62/50/9 cm	9
Gr. V	62/25/9 cm	3	91/25/9 cm	5
Gr. V	62/50/9 cm	9	91/50/9 cm	15
Gr. Va	62/25/9 cm	3	91/25/9 cm	5
Gr. Va	62/50/9 cm	9	91/50/9 cm	15
Gr. VII	62/25/9 cm	3	91/25/9 cm	5
Gr. VII	62/50/9 cm	9	91/50/9 cm	15
Gr. IX	91/25/9 cm	5	91/25/9 cm	5
Gr. IX	91/50/9 cm	15	91/50/9 cm	15
Gr. X	91/25/9 cm	5	91/25/9 cm	5
Gr. X	91/50/9 cm	15	91/50/9 cm	15
