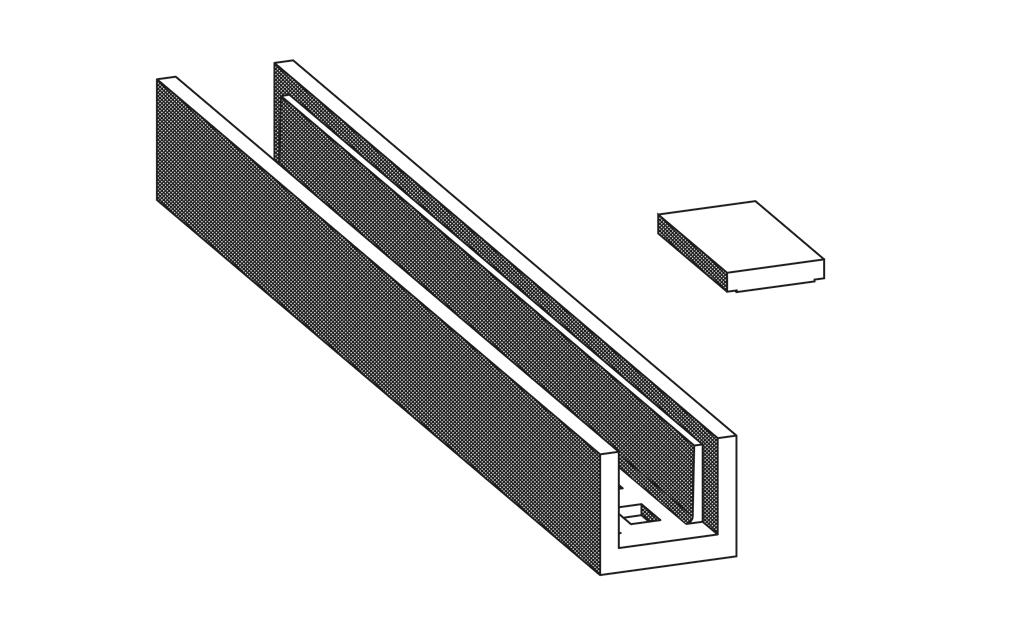

Kabelkanalbrücke

Kabelkanalbrücke Gr. I - III

Kabelkanalbrücke Gr. ... mit innenliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF2, für den Anschluß von Kabeltrögen mit aufliegenden Deckeln gemäß BZA-Zeichnung S 4201.01.5

lichte Länge	...	mm
lichte Breite	...	mm
lichte Höhe	215	mm

Kabelkanalbrücke

Maßtabelle:

	Gr. I	Gr. II	Gr. II
lichte Breite	200 mm	300 mm	400 mm
lichte Länge	300 cm	300 cm	300 cm
lichte Länge	400 cm	400 cm	400 cm
lichte Länge	500 cm	500 cm	500 cm
lichte Länge	600 cm	600 cm	600 cm
lichte Länge	700 cm	700 cm	700 cm
lichte Länge	800 cm	800 cm	800 cm
lichte Länge	900 cm	900 cm	900 cm
lichte Länge	1000 cm	1000 cm	1000 cm
lichte Länge	1100 cm	1100 cm	1100 cm
lichte Länge	1200 cm	1200 cm	1200 cm

Kabelkanalbrücken werden zur Überbrückung von Wegen und Durchlässen an Bahndämmen oder Einschnitten eingesetzt. Durch das stirnseitige Muffe-/Falzsystem ist ein übergangsloser Anschluß an Kabeltröge Gr. I – III mit aufliegenden Deckeln gemäß BZA-Zeichnung S 4201.01.5 gewährleistet. Die Kabelkanalbrücken sind bewehrt für volle Kabelbelegung zuzüglich Fußgängerbelastung.

Ergänzungsteile:

Deckel Gr. I, bemessen für 10 kN Belastung - Baulänge 500 mm

Deckel Gr. II, bemessen für 10 kN Belastung - Baulänge 500 mm

Deckel Gr. III, bemessen für 10 kN Belastung - Baulänge 500 mm
