Anhebungsbausätze

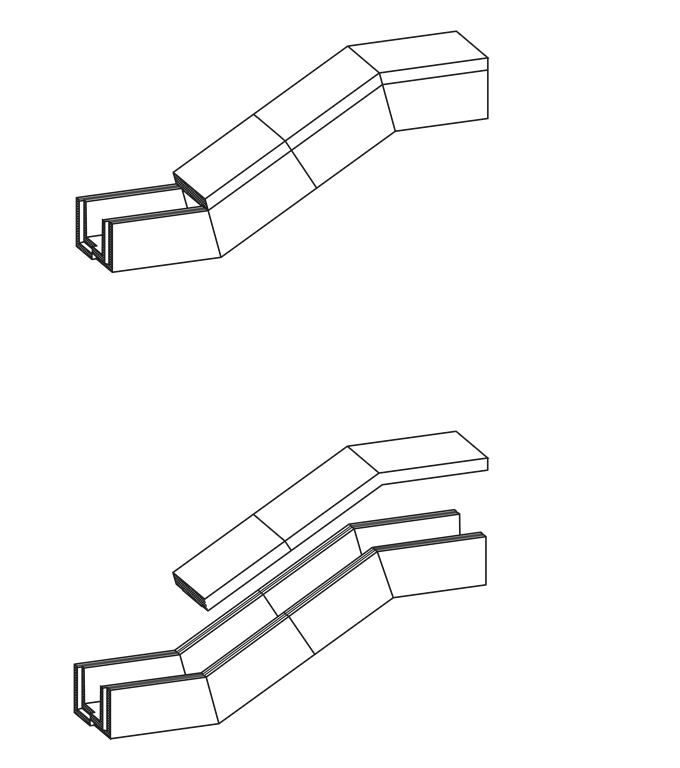

Anhebungsbausatz 30° für Kabelkanal mit aufliegenden Deckeln

Die abgeschrägten Stoßflächen der Trogteile haben keine Muffe-/Falzverbindung. Sie werden stumpf aneinander gestellt. Zur Herstellung eines vollständigen Höhenversatzes der Kabelkanaltrasse wird ein Anhebungs- und ein Absenkungsbausatz benötigt.

lichte Länge	...	mm
lichte Breite	...	mm
lichte Tiefe	...	mm

Anhebungsbausatz 30°

Anhebungsbausatz 30° für Kabelkanal Gr. ... bestehend aus:

2 Stück	Kabeltrogteilstück mit Schrägschnitt 15°
2 Stück	Deckel mit Schrägschnitt 15°

Anhebungsbausatz 30° für Kabelkanal Gr. ... mit aufliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß BZA-Zeichnung S 4201.01.5 und S 4201.03.3

Abmessungen - Bausatz:

	Gr.0	Gr.I	Gr.II	Gr.III	Gr.IV	Gr.V
lichte Länge Trog	500/460	500/440	500/440	500/440	500/440	500/440
lichte Breite Trog	100	170	270	370	470	570
lichte Höhe Trog	100	160	160	160	160	160
lichte Länge Deckel	450	425	425	425	425	425
