Kabelschutzelement

Kabelschutzelement ... -zügig, DN ... aus Stahlbetonfertigteilen, gem. HPQ nach TL 889.0065 (DBS 918065), Beton C 30/37 nach EN 206-1, XC2, für Kabelquerungen unter Gleisen

Kabelschutzelemente dienen zum Schutz von Kabeln bei Gleisquerungen. Da sich das örtliche Einbetonieren von Kunststoffschutzrohren, aus Zeitgründen oft als unpraktikabel erwiesen hat und die Verwendung von Kabelkanalformsteinen in bestimmten Bereichen mittlerweile untersagt ist, gewährleisten die Kabelschutzelemente eine schnelle und sichere Bauweise.

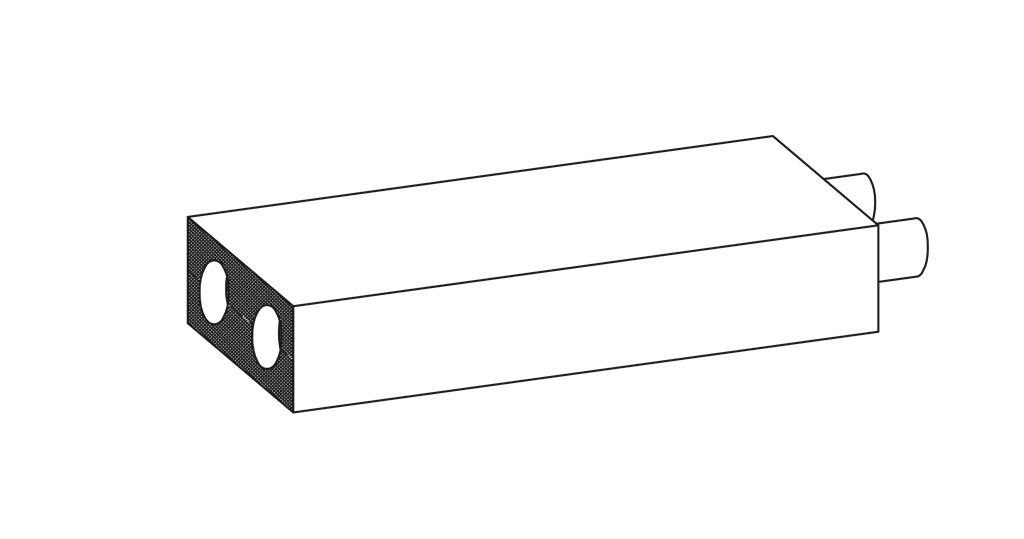

Kabelkanalschutzelemente sind in den Rohrgrößen DN 110 und DN 160 als 1- und 2-zügige Varianten erhältlich.

Die Kabelkanalschutzelemente werden, wie Kabelschutzrohr, zusammengesteckt. Durch die einbetonierte Kabelschutzrohrmuffe mit Lippendichtung kann eine wasserdichte Verbindung der Kabelkanalschutzelemente realisiert werden.

Überschüttungshöhen von 1,00 m bis 3,00 m sind beim Einbau zu berücksichtigen.

Maßtabelle in cm:
