Umleitungsbausatz

Umleitungsbausatz 15° / 30° für Kabelkanal mit aufliegenden Deckeln

Umleitungsbausatz ... ° für Kabelkanal Gr. ... mit aufliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XF4, XC1, Ausführung gemäß BZA-Zeichnung S 4201.01.5 und S 4201.03.3

lichte Länge	...	mm
lichte Breite	...	mm
lichte Tiefe	...	mm

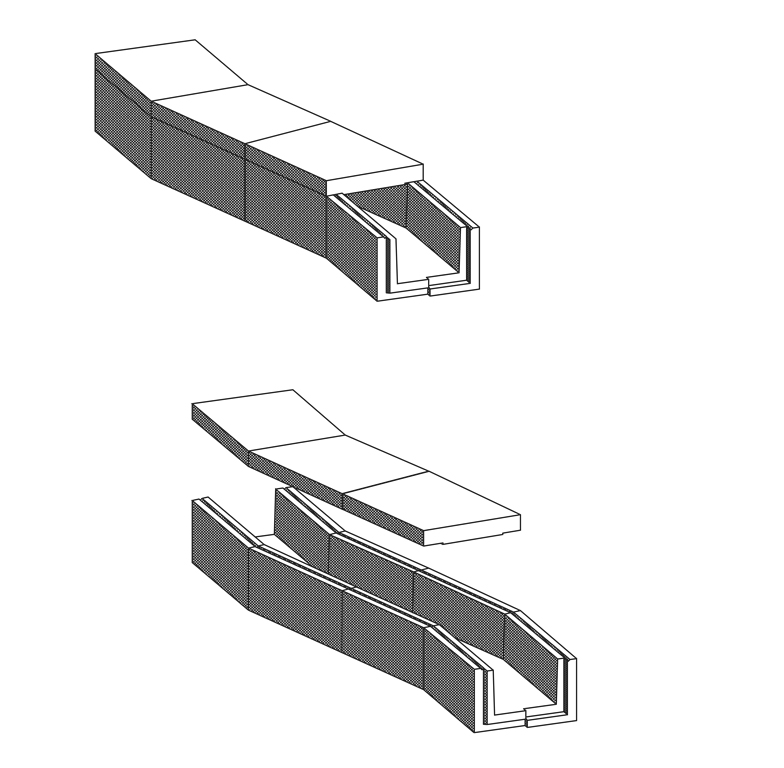

Umleitungsbausatz 15°

Umleitungsbausatz ...° für Kabelkanal Gr. ... bestehend aus:

2 Stück	Kabeltrogteilstück mit Schrägschnitt 7,5° bzw. 15°
2 Stück	Deckel mit Schrägschnitt 7,5° bzw. 15°

Die abgeschrägten Stoßflächen der Trogteile haben keine Muffe-/Falzverbindung. Sie werden stumpf aneinander gestellt. Zu einer vollständigen Umleitung werden vier Bausätze benötigt. Damit wird eine Abweichung von 15° bzw. 30° aus der Kanalachse erzielt.

Abmessungen - Bausatz 15° in mm:

	Gr.0	Gr.I	Gr.II	Gr.III	Gr.IV	Gr.V
lichte Länge Trog	480/440	490/450	495/445	500/440	510/430	520/420
lichte Breite Trog	100	170	270	370	470	570
lichte Höhe Trog	100	160	160	160	160	160
lichte Länge Deckel	480/440	490/450	495/445	500/440	510/430	520/420

Abmessungen - Bausatz 30° in mm:

	Gr.0	Gr.I	Gr.II	Gr.III	Gr.IV	Gr.V
lichte Länge Trog	500/420	510/430	520/410	530/400	550/380	560/370
lichte Breite Trog	100	170	270	370	470	570
lichte Höhe Trog	100	160	160	160	160	160
lichte Länge Deckel	500/420	510/430	520/410	530/400	550/380	560/370
