Schachtanschlußbausatz

Schachtanschlußbausatz Ausführung ... aus Stahlbetonfertigteilen, bewehrt, Beton C 35/45 nach EN 206-1, XC4, XF1,
Einführungstiefe ..... cm

Länge	...	cm
Breite	85	cm
Einführungstiefe	...	cm

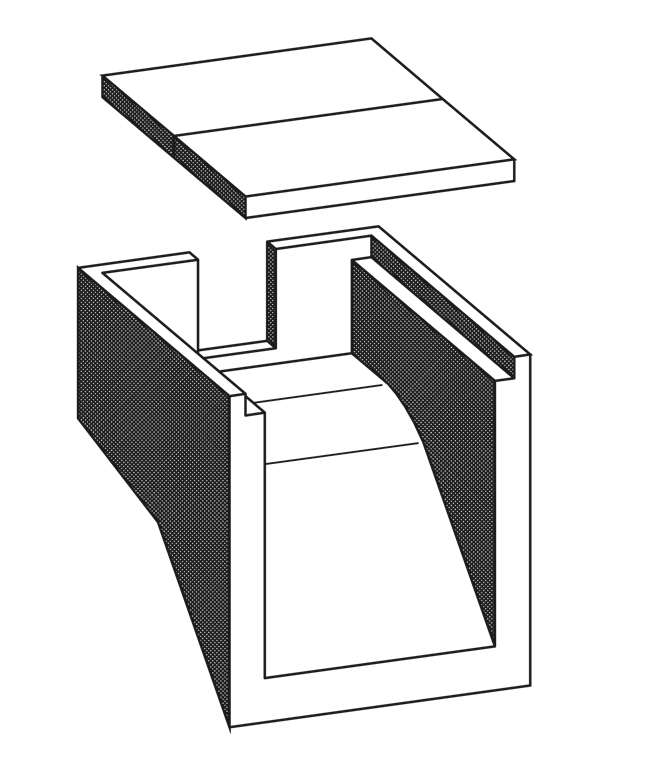

Schachtanschlussbausätze dienen zum Einführen von Kabeln in die Einführungsöffnungen von Kabelaufbauschächten. Die Schachtanschlussbausätze sind auf die Systembauhöhen der Einführungsöffnungen in den Kabelaufbauschächten abgestimmt. Es können Einführungstiefen von 40 cm, 80 cm und 120 cm ab OK Deckenplatte Kabelaufbauschacht erreicht werden.

An den Stirnseiten der Schachtanschlussbausätze sind mittig Öffnungen zum Anschluß der Kabelkanaltröge nach BZA-Zeichnung angeordnet. Daher ist bei Bestellung immer die Größe des anzuschließenden Kabelkanaltroges anzugeben.

Schachtanschlußbausatz

Schachtanschlußbausatz Ausführung ... bestehend aus:

... Stück	Anschlussstück Teil ... mit Anschlussöffnung für Betonkabelkanal Gr. ...
... Stück	Deckel 75/50/6 cm, bewehrt für 10 kN Belastung
... lfm	Teerstrick ø 12 mm als Deckelauflage

Maßtabelle:

	Ausführung 1	Ausführung 2	Ausführung 3
Anschlussstück	Teil 1	Teil 2	Teil 3
Länge in cm	56	106	156
Einführungstiefe in cm	40	80	120
Anzahl Deckel	1	2	3
lfm Teerstrick	1	2	3

Ergänzungsteile:

Befestigungssatz Schachtanschlussbausatz zur Befestigung am Kabelaufbauschacht
