Systemschacht bbL

Systemschacht aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, wasserundurchlässiger Beton C 35/45 nach EN 206-1, druckwasserhaltend bis Unterkante Deckenfuge

lichte Länge	...	cm
lichte Breite	...	cm
lichte Tiefe	...	cm

Auswahl für lichte Länge, Breite, Tiefe:

Lichte Breite in cm	200	225	250	275	300
Lichte Länge in cm	225	250	275	300	325	350	375	400	425	450	475	500

Die lichte Tiefe ist bis 300 cm frei wählbar. Über 300 cm wird zusätzlich zum Schachtkörper ein Schachtrahmen oder ein Schachtkörperoberteil benötigt.

Die lichten Längen und Breiten sind frei kombinierbar.

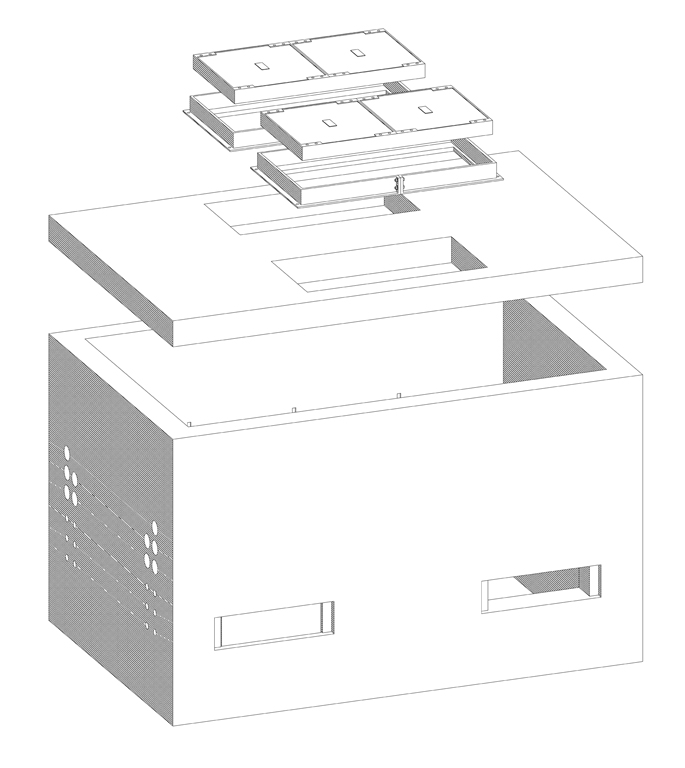

Systemschacht bestehend aus:

1 Stück	Schachtunterteil rechteckig einteilig mit ... (Beschreibung des Ausbaustatus des Schachtkörpers nach Ihren Wünschen bzw. Angabe von Durchführungen, Einbinderingen, Aussparungen, usw.)
1 Stück	Schachtdecke einteilig mit Einstiegsöffnung ... x ... cm

Ergänzungsteile:

Schachtrahmen rechteckig einteilig mit ... (Beschreibung des Ausbaustatus des Schachtrahmens nach Ihren Wünschen bzw. Angabe von Durchführungen, Einbinderingen, Aussparungen, usw.)

Auftriebsicherung (bei Einbau im Grundwasser)

Stoßfugen mit Elastomere und Verschraubung herstellen (für druckwasserhaltenden Schachtaufbau bis Oberkante Deckenfuge)
