Umleitungsbausatz

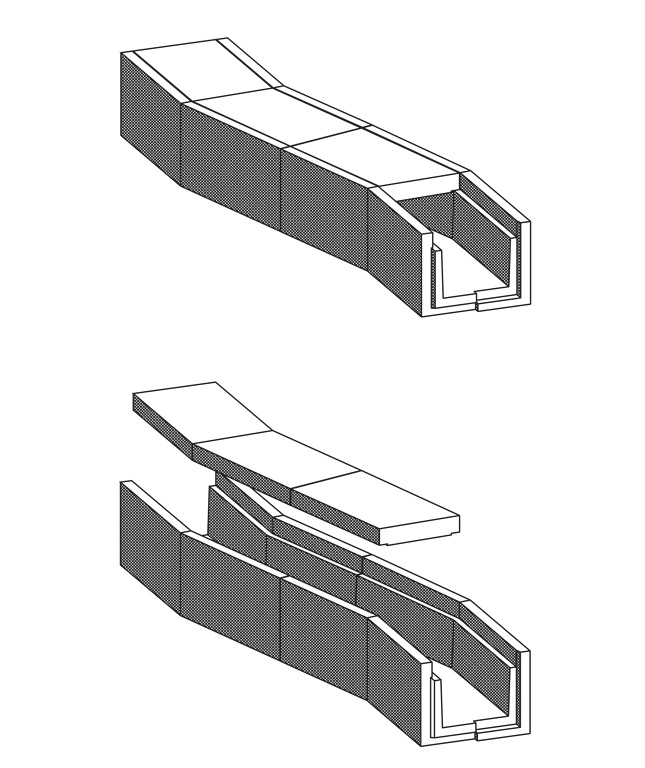

Umleitungsbausatz 15° und 30° für Kabelkanal mit innenliegenden Deckeln

Umleitungsbausatz ...° für Kabelkanal Gr. ... mit innenliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß BZA-Zeichnung S 4201.05.2 und S 4201.06.2

lichte Länge	...	mm
lichte Breite	...	mm
lichte Tiefe	...	mm

Umleitungsbausatz

Umleitungsbausatz … für Kabelkanal Gr. … bestehend aus:

2 Stück	Kabeltrogteilstück mit Schrägschnitt 7,5° bzw. 15°
2 Stück	Deckel mit Schrägschnitt 7,5° bzw. 15°

Die abgeschrägten Stoßflächen der Trogteile haben keine Muffe-/Falzverbindung. Sie werden stumpf aneinander gestellt. Zu einer vollständigen Umleitung werden vier Bausätze benötigt. Damit wird eine Abweichung von 15° bzw. 30° aus der Kanalachse erzielt.

Abmessungen - Bausatz 15°:

	Gr.I	Gr.II	Gr.III	Gr.IIIa	Gr.IV
lichte Länge Trog in mm	485/456	485/432	485/432	485/417	485/393
lichte Breite Trog in mm	100	240	240	355	540
lichte Länge Deckel in mm	479/461	477/440	477/440	435/385	477/400

Abmessungen - Bausatz 30°:

	Gr.I	Gr.II	Gr.III	Gr.IIIa	Gr.IV
lichte Länge Trog in mm	485/426	485/378	485/378	485/347	485/297
lichte Breite Trog in mm	100	240	240	355	540
lichte Höhe Trog in mm	160	155	260	155	160
lichte Länge Deckel in mm	474/437	469/393	469/393	425/326	469/312
