Flächenabdeckungen

Berechnung Außenmaße der Schachtabdeckungen: Klasse F900 Vollguß

Außenmaße der Schachtabdeckung L x B x H (in mm): l + 272 x b + 250 x 140 + Traversenhöhe

Bei Öffnungen bis zu einer lichten Länge von 1500 mm hat die Traverse eine Höhe von 380 mm.
Bei Öffnungen bis zu einer lichten Länge von 2300 mm hat die Traverse eine Höhe von 480 mm.
Bei Öffnungen bis zu einer lichten Länge von 3100 mm hat die Traverse eine Höhe von 560 mm.
Bei Öffnungen bis zu einer lichten Länge von 3900 mm hat die Traverse eine Höhe von 635 mm.

Flächenabdeckungen tagwasserdicht für bauseitige Deckelfüllung

Schachtabdeckung Kl. ..... nach EN 124, tagwasserdicht, für lichte Einstiegsöffnung .......... cm, aus Gußeisen, Auflage- und Seitenflächen mechanisch bearbeitet

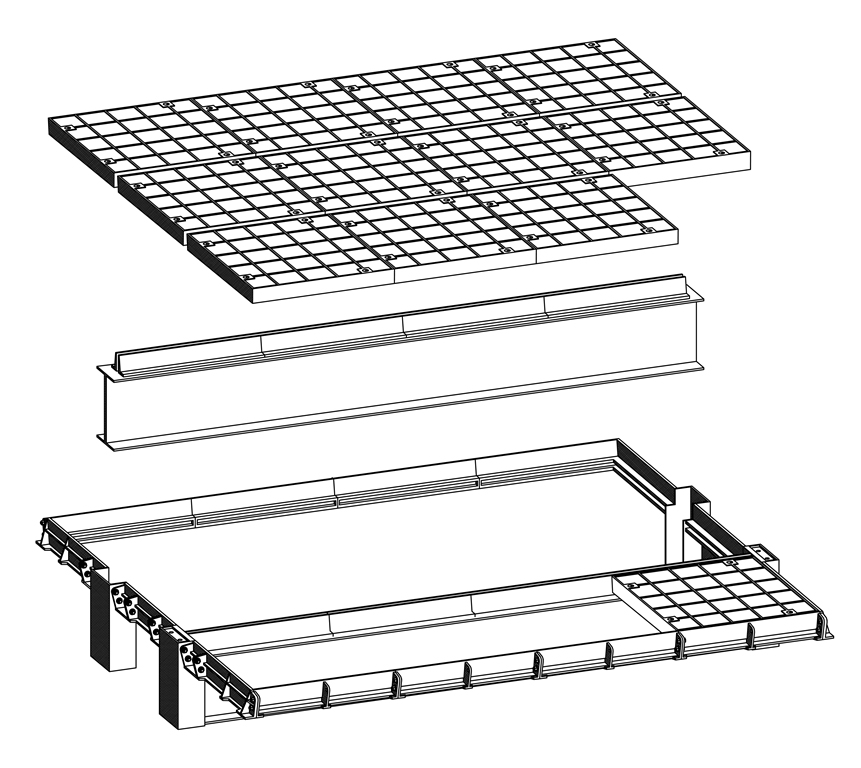

Schachtabdeckung Kl. ..... bestehend aus:

1 Stück	Deckelrahmen aus Gußeisen, Auflage- und Seitenflächen mechanisch bearbeitet
... Stück	Deckel aus Gußeisen für bauseitige Deckelfüllung, Auflage- und Seitenflächen mechanisch bearbeitet
... Stück	Traverse

Ergänzungsteile:

Deckelverriegelungssatz (1 Satz = 2 Verschlußschraubensätze)

1 Satz Aushebestangen für Deckel

Downloads

Datenblatt

Flächenabdeckungen tagwasserdicht für bauseitige Deckelfüllung

Ausschreibungstext

Flächenabdeckungen tagwasserdicht für bauseitige Deckelfüllung

Flächenabdeckungen tagwasserdicht

Schachtabdeckung Kl. ..... nach EN 124, tagwasserdicht, für lichte Einstiegsöffnung .......... cm, aus Gußeisen mit Betonfüllung, Beton C 35/45 nach EN 206-1, XF4, Auflage- und Seitenflächen mechanisch bearbeitet

Schachtabdeckung Kl. ..... bestehend aus:

1 Stück	Deckelrahmen aus Gußeisen, Auflage- und Seitenflächen mechanisch bearbeitet
... Stück	Deckel aus Gußeisen mit Betonfüllung, Auflage- und Seitenflächen mechanisch bearbeitet
... Stück	Traverse

Ergänzungsteile:

Deckelverriegelungssatz (1 Satz = 2 Verschlußschraubensätze)

1 Satz Aushebestangen für Deckel

Downloads

Datenblatt

Flächenabdeckungen tagwasserdicht

Ausschreibungstext

Flächenabdeckungen tagwasserdicht

Anzahl Deckel / Anzahl herausnehmbare Traversen

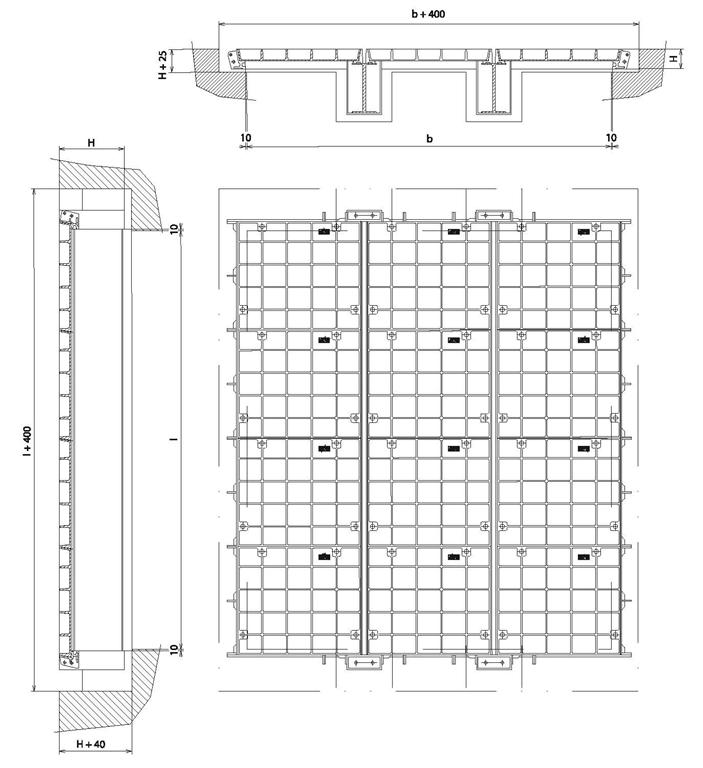

lichte Maße der Schachtabdeckung: Schachtbreite (b) x Schachtlänge (l)
Anzahl Deckel / Anzahl herausnehmbare Traversen

b / l in mm

1300

1450

1600

1750

1900

2000

2150

2300

2450

2600

2750

2900

3000

3150

3300

3450

3600

3750

3900

1380

4 / 1

6 / 1

8 / 1

1530

4 / 1

6 / 1

8 / 1

1680

4 / 1

6 / 1

8 / 1

1830

4 / 1

6 / 1

8 / 1

1980

4 / 1

6 / 1

8 / 1

2160

6 / 2

9 / 2

12 / 2

2310

6 / 2

9 / 2

12 / 2

2460

6 / 2

9 / 2

12 / 2

2610

6 / 2

9 / 2

12 / 2

2760

6 / 2

9 / 2

12 / 2

2910

6 / 2

9 / 2

12 / 2

3060

6 / 2

9 / 2

12 / 2

3240

8 / 3

12 / 3

16 / 3

3390

8 / 3

12 / 3

16 / 3

3540

8 / 3

12 / 3

16 / 3

3690

8 / 3

12 / 3

16 / 3

3840

8 / 3

12 / 3

16 / 3

3990

8 / 3

12 / 3

16 / 3

4140

8 / 3

12 / 3

16 / 3

Berechnung Außenmaße der Schachtabdeckungen: Klasse B125

Außenmaße der Schachtabdeckung L x B x H (in mm): l + 272 x b + 220 x 76 + Traversenhöhe

Bei Öffnungen bis zu einer lichten Länge von 2000 mm hat die Traverse eine Höhe von 172 mm.
Bei Öffnungen bis zu einer lichten Länge von 2750 mm hat die Traverse eine Höhe von 213 mm.
Bei Öffnungen bis zu einer lichten Länge von 3900 mm hat die Traverse eine Höhe von 321 mm.

Berechnung Außenmaße der Schachtabdeckungen: Klasse D400

Außenmaße der Schachtabdeckung L x B x H (in mm): l + 272 x b + 250 x 140 + Traversenhöhe

Bei Öffnungen bis zu einer lichten Länge von 1300 mm hat die Traverse eine Höhe von 175 mm.
Bei Öffnungen bis zu einer lichten Länge von 1750 mm hat die Traverse eine Höhe von 215 mm.
Bei Öffnungen bis zu einer lichten Länge von 2300 mm hat die Traverse eine Höhe von 325 mm.
Bei Öffnungen bis zu einer lichten Länge von 2850 mm hat die Traverse eine Höhe von 380 mm.
Bei Öffnungen bis zu einer lichten Länge von 3450 mm hat die Traverse eine Höhe von 480 mm.
Bei Öffnungen bis zu einer lichten Länge von 3900 mm hat die Traverse eine Höhe von 560 mm.

Berechnung Außenmaße der Schachtabdeckungen: Klasse F900

Außenmaße der Schachtabdeckung L x B x H (in mm): l + 272 x b + 250 x 140 + Traversenhöhe

Bei Öffnungen bis zu einer lichten Länge von 1750 mm hat die Traverse eine Höhe von 380 mm.
Bei Öffnungen bis zu einer lichten Länge von 2300 mm hat die Traverse eine Höhe von 480 mm.
Bei Öffnungen bis zu einer lichten Länge von 3300 mm hat die Traverse eine Höhe von 560 mm.
Bei Öffnungen bis zu einer lichten Länge von 3900 mm hat die Traverse eine Höhe von 635 mm.

Anzahl Deckel / Anzahl herausnehmbare Traversen für Flächenabdeckungen F900 Vollguß

lichte Maße der Schachtabdeckung: Schachtbreite (b) x Schachtlänge (l)
Anzahl Deckel / Anzahl herausnehmbare Traversen

b / l in mm	1300	1500	1980	2000	2300	2900	2700	3100	3900
1380	4 / 1	4 / 1	4 / 1	6 / 1	6 / 1	6 / 1	8 / 1	8 / 1	8 / 1
1580	4 / 1	4 / 1	4 / 1	6 / 1	6 / 1	6 / 1	8 / 1	8 / 1	8 / 1
1980	4 / 1	4 / 1	4 / 1	6 / 1	6 / 1	6 / 1	8 / 1	8 / 1	8 / 1
2160	6 / 2	6 / 2	6 / 2	9 / 2	9 / 2	9 / 2	12 / 2	12 / 2	12 / 2
2460	6 / 2	6 / 2	6 / 2	9 / 2	9 / 2	9 / 2	12 / 2	12 / 2	12 / 2
3060	6 / 2	6 / 2	6 / 2	9 / 2	9 / 2	9 / 2	12 / 2	12 / 2	12 / 2
2940	8 / 3	8 / 3	8 / 3	12 / 3	12 / 3	12 / 3	16 / 3	16 / 3	16 / 3
3340	8 / 3	8 / 3	8 / 3	12 / 3	12 / 3	12 / 3	16 / 3	16 / 3	16 / 3
4140	8 / 3	8 / 3	8 / 3	12 / 3	12 / 3	12 / 3	16 / 3	16 / 3	16 / 3
