Ausführung III

Muffenbausatz Ausführung III

Muffenbausatz Ausführung III aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß Plan Dlk. 1733.1.3 der BD Nürnberg

Bausatzlänge	5110	mm
lichte Breite	390	mm
lichte Höhe	300	mm

Muffenbausatz Ausführung 3

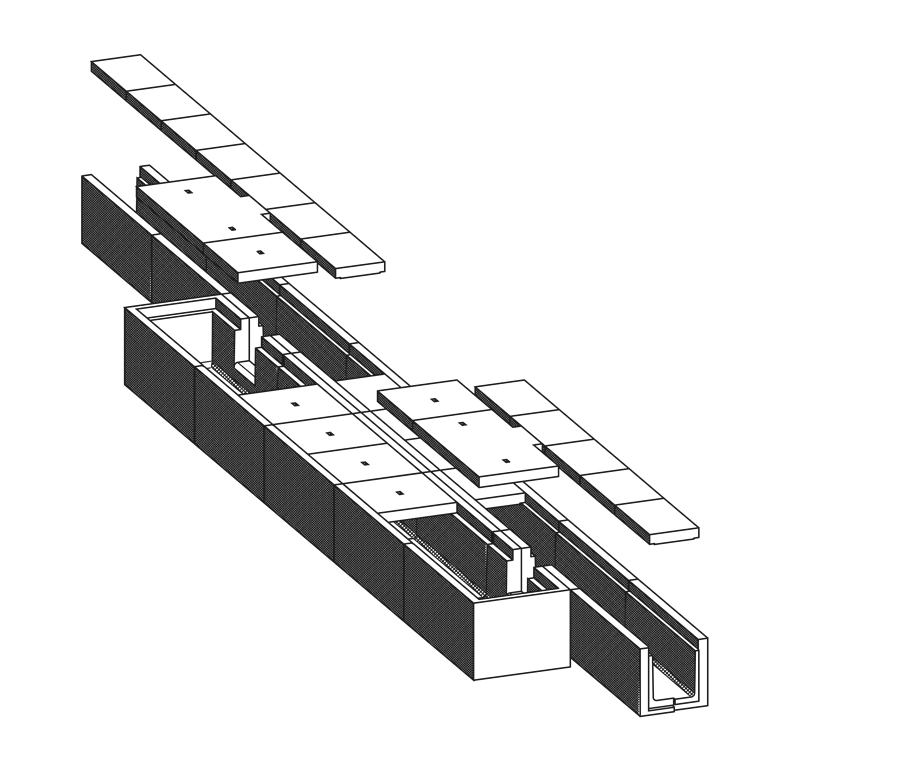

Muffenbausatz Ausführung III bestehend aus:

3 Stück	Kabeltrog mit innenliegendem Deckelauflagerfalz
2 Stück	Endtrog mit innenliegendem Deckelauflagerfalz, mit Stirnwand und einer seitlichen Wandaussparung 300/190 mm
6 Stück	Zwischendeckel
2 Stück	Enddeckel mit Lasche

Der Muffenbausatz dient zum Schutz für Kabel- und Kondensatormuffen. Er ist zum Einbau in vorhandene Kabelkanaltrassen vorgesehen. Dazu sind in der Kabelkanaltrasse an zwei Stellen Wandaussparungen von 300 mm Länge herzustellen. Je nach Muffengröße oder Belegung kann zwischen unterschiedlichen Bausatzhöhen gewählt werden.
