Stuttgarter Muffenbausatz

Stuttgarter Muffenbausatz aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1

Bausatzlänge	4000	mm
lichte Breite	800	mm
lichte Höhe	160	mm

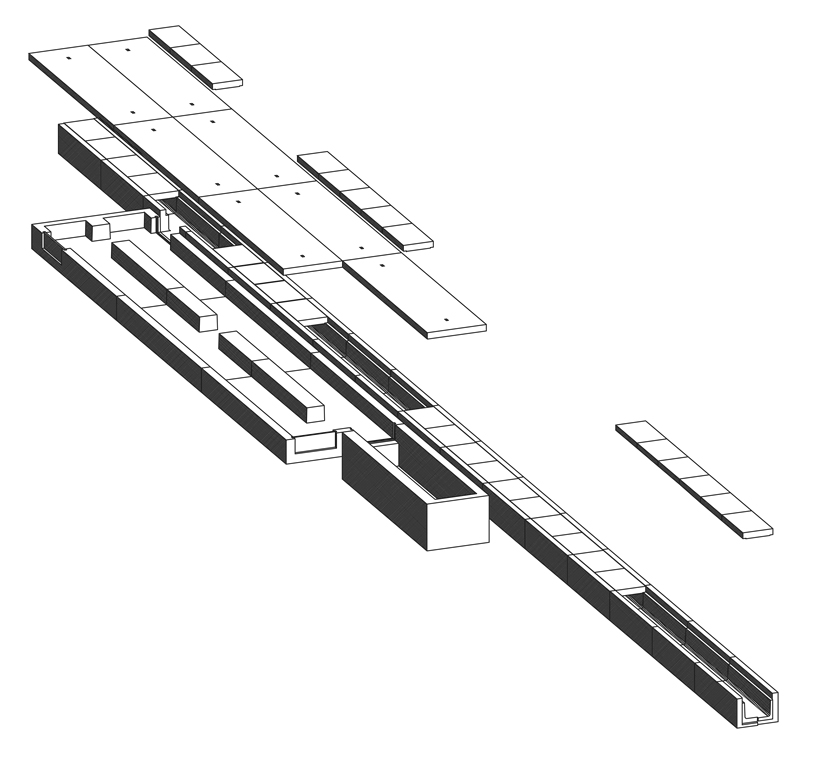

Stuttgarter Muffenbausatz bestehend aus:

1 Stück	Endtrog mit Mittelsteg, zwei seitlichen Aussparungen 40 x 16 cm, eine Aussparung 25 x 16 cm im Mittelsteg
1 Stück	Mitteltrog mit Mittelsteg, mit Aussparung 25 x 16 cm, im Mittelsteg
1 Stück	Endtrog mit Mittelsteg, zwei stirnseitige Aussparungen 40 x 16 cm, eine Aussparung 25 x 16 cm im Mittelsteg
7 Stück	Deckel für Stuttgarter Muffen-/Mehrlängenbausatz
1 Stück	Trog Typ 1, Gr. II mit Stirnwand
2 Stück	Verschlußplatte für Stuttgarter Muffen-/Mehrlängenbausatz

Der Stuttgarter Muffenbausatz dient zum Schutz und zur Unterbringung von LWL-Muffen mit Mehrlängen. Durch die Aussparungen im Mittelsteg können die Mehrlängen als Schleife verlegt werden. Die Muffe wird im angeschlossenen Kanal Typ 1, Gr. II abgelegt. Der Stuttgarter Muffenbausatz ist zum Einbau in vorhandene Kabelkanaltrassen vorgesehen. Dazu sind ist der Kabelkanaltrasse an einer Stelle eine Wandaussparung von 400 mm Länge herzustellen.
