M-KAB Absenkungsbausatz

Absenkungsbausatz für M-KAB Kabelkanal Gr. ... mit aufliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß BZA-Zeichnung M-KAB 4.605

lichte Länge	610	mm
lichte Breite	...	mm
lichte Tiefe	160	mm

Absenkungsbausatz

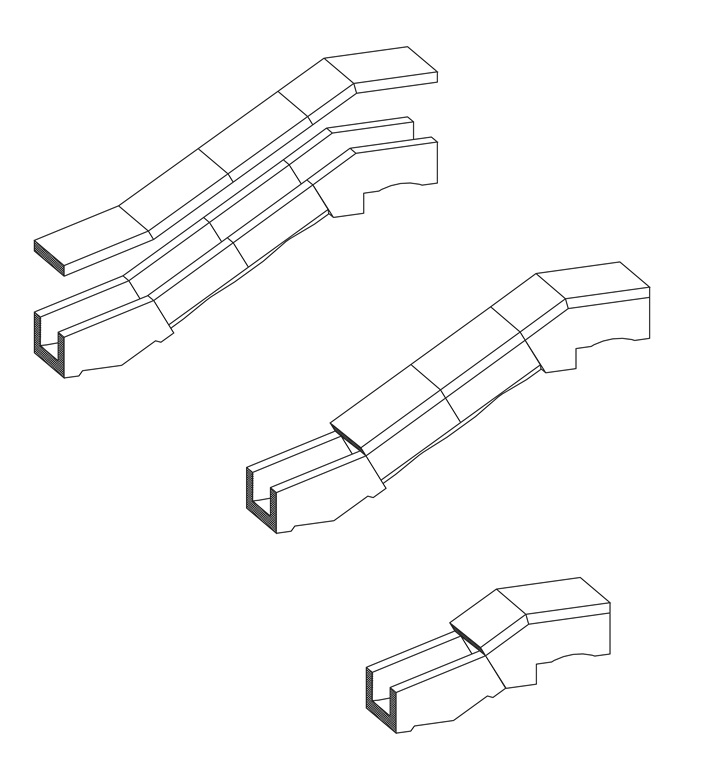

Absenkungsbausatz für M-KAB Kabelkanal Gr. ... bestehend aus:

1 Stück	Kabeltrogteilstück mit Schrägschnitt 30 mit zwei einbetonierten Rundeisen ø 12 mm
1 Stück	Deckel mit Schrägschnitt 15
1 Stück	Deckel mit Schrägschnitt 15 und zwei Aussparungen 20/50 mm
2 lfm	Teerstrick, 12 mm als Deckelauflager

Die abgeschrägten Stoßflächen der Trogteile haben keine Muffe-/Falzverbindung. Sie werden stumpf aneinander gestellt. Zur Herstellung eines vollständigen Höhenversatzes der Kabelkanaltrasse wird ein Anhebungs- und ein Absenkungsbausatz benötigt. Insgesamt ergibt sich damit eine Höhendifferenz von 27 cm. Diese Höhendifferenz kann durch das Einfügen von M-KAB Kabeltrögen vergrößert werden.

Maßtabelle für die verschiedenen Typen:

	Gr.I	Gr.II
lichte Länge Trog in mm	610	610
lichte Breite Trog in mm	230	380
lichte Höhe Trog in mm	160	160
Länge Deckel 1 in mm	480/465	480/465
Länge Deckel 2 in mm	320/305	320/305
