Anhebungsbausätze

Anhebungsbausatz 30° für Kabelkanal mit innenliegenden Deckeln

Anhebungsbausatz 30° für Kabelkanal Gr. ... mit innenliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß BZA-Zeichnung S 4201.05.2 und S 4201.06.2

lichte Länge	...	mm
lichte Breite	...	mm
lichte Tiefe	...	mm

Anhebungsbausatz

Abmessungen - Bausatz in mm:

	Gr.I	Gr.II	Gr.III	Gr.IIIa	Gr.IV
lichte Länge Trog	500/425	500/425	500/395	500/425	500/420
lichte Breite Trog	100	240	240	355	540
lichte Höhe Trog	160	155	260	155	160
lichte Länge Deckel	410	410	380	410	410

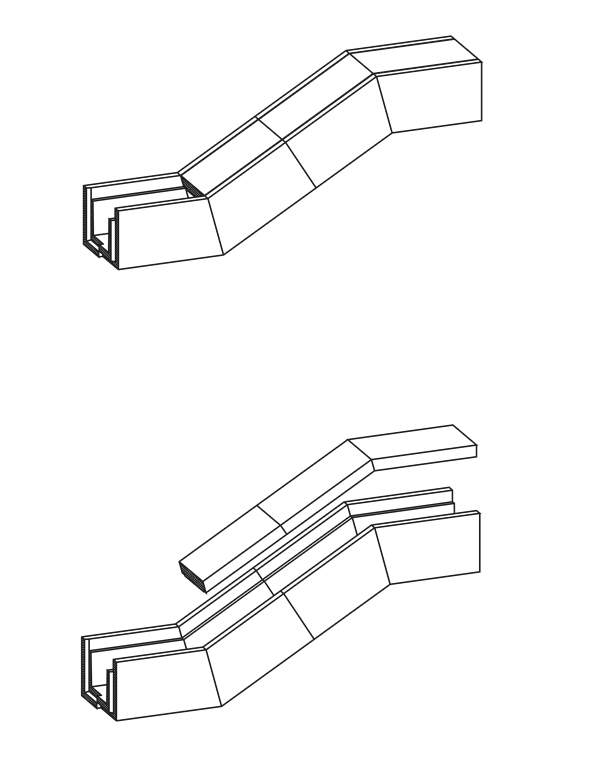

Anhebungsbausatz 30° für Kabelkanal Gr. ... bestehend aus:

2 Stück	Kabeltrogteilstück mit Schrägschnitt 15°
2 Stück	Deckel mit Schrägschnitt 15°

Die abgeschrägten Stoßflächen der Trogteile haben keine Muffe-/Falzverbindung. Sie werden stumpf aneinander gestellt. Zur Herstellung eines vollständigen Höhenversatzes der Kabelkanaltrasse wird ein Anhebungs- und ein Absenkungsbausatz benötigt.
