Kabelkleinschacht 88 R1, Ausführung 100/80 cm
| lichte Länge | 1000 | mm |
| lichte Breite | 800 | mm |
| lichte Tiefe | 1050 | mm |
Kabelkleinschacht 88 R1Kabelkleinschacht 88 R1

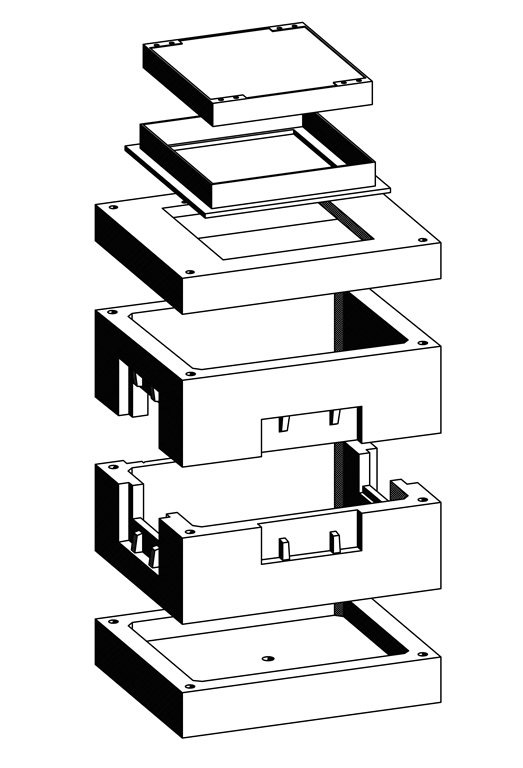

Kabelkleinschacht 88 R1 bestehend aus:
| 1 Stück | Bodenwanne mit Sickerloch |
| 2 Stück | Einführungsrahmen mit vier Sollbruchstellen, h = 400 mm |
| 1 Stück | Deckenplatte mit Einstiegsöffnung 70/70 cm |
Ergänzungsteile:
| Zwischenrahmen, h = 200 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 400 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 600 mm (für Höhenausgleich) |
| Deckenplatte mit Einstiegsöffnung 70/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. A15 |
| Deckenplatte mit Einstiegsöffnung 70/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. B125 |
| Deckenplatte mit Einstiegsöffnung 70/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. D400 |
| Steigeisen nach DIN 1212 E für bauseitigen Einbau |
| Kabelkanaleinführungsplatten aus Kunststoff Typ Ib, teilbar für Stirn- und Längswände 6 x DN 100, (Satz = 2 Stück) |
| Kabelkanaleinführungsplatten aus Kunststoff Typ Ic, teilbar für Stirn- und Längswände 3 x DN 100, (Satz = 2 Stück) |
| Schmutzschale PVC |
| Aushebestange für Schmutzschale |
